上海昭沅儀器設備有限公司代理美國Plasma Etch公司生產的等離子體表面處理機。專門針對于大學/科研機構、工廠研發的實驗室型和工廠批量處理裝置，具有移動方便、多種配置功能、超高性能及穩定性、操作方便的特點。

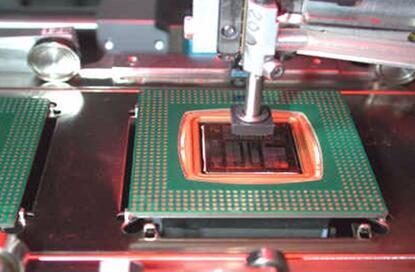

1、芯片粘接前處理
芯片與封裝基板的粘接，往往是兩種不同性質的材料，材料表面通常呈現為疏水性和惰性特征，其表面粘接性能較差，粘接過程中界面容易產生空隙，給密封封裝后的芯片帶來很大的隱患，對芯片與封裝基板的表面進行等離子處理能有效增加其表面活性，極大的改善粘接環氧樹脂在其表面的流動性，提高芯片和封裝基板的粘結浸潤性，減少芯片與基板的分層，改善熱傳導能力，提高1C封裝的可靠性、穩定性，增加產品的壽命。
等離子表面處理機在半導體封裝行業應用前景（二）
2、引線框架的表面處理
微電子封裝領域采用引線框架的塑封形式，仍占到80%以上，其主要采用導熱性、導電性、加工性能良好的銅合金材料作為引線框架，銅的氧化物與其它一些有機污染物會造成密封模塑與銅引線框架的分層，造成封裝后密封性能變差與慢性滲氣現象，同時也會影響芯片的粘接和引線鍵合質量，確保引線框架的超潔凈是保證封裝可靠性與良率的關鍵，經等離子體處理可達到引線框架表面超凈化和活化的效果，成品良率比傳統的濕法清洗會極大的提高，并且免除了廢水排放，降低化學藥水采購成本。
等離子表面處理機在半導體封裝行業應用前景（二）
3、優化引線鍵合（打線）
集成電路引線鍵合的質量對微電子器件的可靠性有決定性影響，鍵合區必須無污染物并具有良好的鍵合特性。污染物的存在，如氧化物、有機殘渣等都會嚴重削弱引線鍵合的拉力值。傳統的濕法清洗對鍵合區的污染物去除不徹底或者不能去除，而采用等離子體清洗能有效去除鍵合區的表面沾污并使其表面活化，能明顯提高引線的鍵合拉力，極大的提高封裝器件的可靠性。
等離子表面處理機在半導體封裝行業應用前景（二）
本文關鍵詞：等離子體表面處理機
